HZJD暫態監測型接地故障管理系統
發布時間：2022-08-25 瀏覽量：1014
HZJD暫態監測型接地故障管理系統是集故障回路選線、單相接地處理、暫態電壓監測及故障在線錄波等功能的綜合故障管理系統，以實現故障的快速控制和智能處理，同時滿足故障遠程診斷、智能分析和大數據存儲等電力物聯網建設軟硬件條件。本系統適用于采用中性點不接地或中性點經消弧線圈接地的電纜電網、架空電網以及混合電網。
HZJD暫態監測型接地故障管理系統是在小電流接地運行方式逐漸不能完全滿足電力系統發展現狀和供電可靠性要求的背景下，利用投切接地變和專用算法的技術沉淀，結合了大電流接地運行方式選線準確率高的基本原則幵發的。既保持了中壓中性點非有效接地系統的供電可靠性優勢，又解決了電網發展造成的選線準確率低、接地電流大、弧光過電壓、諧振過電壓、電纜放炮、智能化水平低等一系列問題。

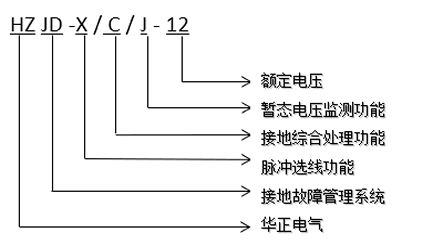

型號及含義
使用環境條件
HZJD暫態監測型接地故障管理系統是在小電流接地運行方式逐漸不能完全滿足電力系統發展現狀和供電可靠性要求的背景下，利用投切接地變和專用算法的技術沉淀，結合了大電流接地運行方式選線準確率高的基本原則幵發的。既保持了中壓中性點非有效接地系統的供電可靠性優勢，又解決了電網發展造成的選線準確率低、接地電流大、弧光過電壓、諧振過電壓、電纜放炮、智能化水平低等一系列問題。
型號及含義
使用環境條件
| 氣候與環境條件 | 產品正常適合的條件 | 輔助措施 |
| 海拔高度 | 不超過1000m | 超過標準高原修正 |
| 最高溫度(ºC) | ＋40 | |
| 最低溫度(ºC) | -30 | 低于標準裝加熱器 |
| ******相對濕度 | 95% | 低于標準裝加熱器防凝露 |
| 平均相對濕度 | 55% | |
| 抗震能力 | 不超過8度 | |
| 安裝地點 | 戶內 | |
|
沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所
|
||
參照標準
GB/311.1 《高壓輸變電設備的絕緣配合》
GB/T 11022-2011《高壓開關設備和控制設備標準的共用技術要求》
GB3906-2006《3.6~40.5kV交流金屬封閉開關設備和控制設備》
GB/T16434《高壓架空線路和發電廠、變電所環境污區分級及外絕緣選擇標準》
GB763 《交流高壓電器在長期工作時的發熱》
GB5273 《變壓器、高壓電器和套管的接線端子》
GB191 《包裝貯運標志》
GB4109 《交流電壓高于1000V的套管通用技術協議》
DL/T620-1997 《交流電氣裝置的過電壓保護和絕緣配合》
DL/T872-2004- 小接地電流系統單相接地保護裝置
DL/T 620-1997-交流電氣裝置的過電壓保護和絕緣配合
DL/T 1057-2007-自動跟蹤補償消弧線圈成套裝置技術條件
GB/T14549—1993 《電能質量 公用電網諧波》
GB/T17626.2-1998 電磁兼容試驗和測量技術 《靜電放電抗擾度試驗》
GB/T17626.4-1998 電磁兼容試驗和測量技術 《電快速沖群抗擾度度驗》
GB/T17626.5-1998 電磁兼容試驗和測量技術 《浪涌（沖擊）抗擾度試驗》
GB/T17626.6-1998 電磁兼容試驗和測量技術 《射頻場感應的傳導騷擾抗擾度》
GB/T17626.7-1998 電磁兼容試驗和測量技術 《供電系統及所連設備諧波、諧間波的測量和測量儀器導則》
GB/T17626.8-1998 電磁兼容試驗和測量技術 《工頻磁場抗擾度試驗》
GB/T17626.9-1998 電磁兼容試驗和測量技術 《脈沖磁場抗擾度試驗》
GB/T17626.10-1998 電磁兼容試驗和測量技術 《阻尼振蕩磁場護抗擾度試驗》
GB/T17626.11-1998 電磁兼容試驗和測量技術 《電壓暫降、短時中斷和電壓變化抗擾度試驗》
GB/T17626.12-1998 電磁兼容試驗和測量技術 《振蕩波抗擾度試驗》
